Ybl-okosságok az Ybl-ös hallgatóknak

Segítség a ZH-khoz, megoldókulcs a nehezebb rajzfeladatokhoz, képanyag a vizsgákhoz.

GÓTIKUS

építészet


Kidolgozott kérdéssor


1. Gótikus boltozatok fejlődése:

GALÉRIA 1. OLDAL

2. Kötetlen boltozati rendszer:

  • A főhajó egy-egy boltmezejéhez a mellékhajóban is csak egy-egy boltmező tartozik (pl nyolcsüveges boltozat)

3. Korai 6 süveges boltozat:

  • A középső borda kettéosztja a boltozatot, így jön létre a 6 süveg.
GALÉRIA 4. OLDAL

4. Fejlett 6 süveges boltozat:

GALÉRIA 4. OLDAL

5. Ile d' France katedrális elvi alaprajza:

  • RÉSZEI:
  1. 3-as kapuzat
  2. kettős torony
  3. mellékhajó(k)
  4.  főhajó
  5. kereszthajó
  6. négyezeti torony
  7. szentély
  8. szentély körüljáró
  9. kápolnakoszorú
  10. lady chapelle (Miasszonyunk kápolna)
  11. apszis(ok)
  12. támpillérek, támívek

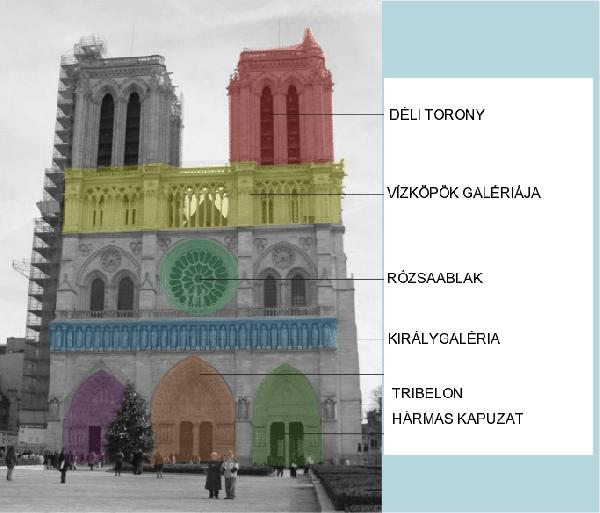

6. Ile d' France katedrális főhomlokzata:


okossagok



  • RÉSZEI (lentről felfelé):
  1. 3-as kapuzat = TRIBELON
  2. királygaléria
  3. rózsaablak
  4. vízköpők
  5. harangtorony

7. Ile d' France katedrális sematikus keresztmetszete az erőjátékkal:

GALÉRIA 1. OLDAL

8. Angol gótika korszakai:

  • TRANSITIONAL STYLE - átmeneti stílus:      1170-1200.
  • EARLY ENGLISH - korai angol gótika:           1200-1270.
  • DECORATED STYLE - díszített stílus:              1270-1350.
  • PERPENDICULAR STYLE - függélyes stílus:       1350-1450.
  • TUDOR STYLE - Tudor dinasztia korában:         1450-1550.
  •

9. Angol gótikus katedrális alaprajza:

  • RÉSZEI:
  1. kápolna
  2. kisebb kereszthajó
  3. nagyobb kereszthajó
  4. négyezeti torony
  5. főhajó
  6. mellékhajó(k)
  7. káptalan terem
  8. bejárati kapu
GALÉRIA 4. OLDAL

10. Angol gótikus katedrálisok:

  • Canterbury
  • Westminster
  • Salisbury
  • Wells
  • Gloucester

11. Wells katedrálisának négyezeti torony alátányasztása:

GALÉRIA 3. OLDAL

12. Angol és kontinensi katedrálisok közötti eltérések:

  1. Nincs rózsaablak, helyette csúcsíves ablak van (1 vagy 3)
  2. Egy helyett kettős keresztház
  3. Hatalmas négyezeti torony
  4. Egyenes záródású szentély
  5. Repülő kapitel megjelenése

13. Angol hajóépítő hagyomány a gótikában:

  • A fedélszék gerendáit hajóorr-ívű támasz tartja = konzolos alátámasztás.

14. Paloták, polgári házak berendezései, kényelme:

  • falburkolat: textil kárpit, súlyos bársonyfüggöny
  • bútorok:
    • ácsolt: durva, egyszerű
    • asztalos munka: kidolgozott, kényelmes tárgyak
      • templomi bútorok: stallum, sekrestye
      • mérműves, díszes, szalgfonatos díszítések
      • láda: (kelengyeláda) a szekrény őse
      • ágy: baldachinos
      • szék: kamarás = az asztallap nyitható, alatta tároló rekesz található
      • buffet: tálalószekrény
      • crédence: kredenc, italos, tányéros szekrény
      • Luther-szék: forgatható, karfás támlásszék.

15. Középkori észak-európai város elvi vázlata:

  • RÉSZEI:
  1. VÁR
  2. TEMPLOM, ISKOLA
  3. PIAC
  4. ÁRUSOK, KÉZMŰVESEK, KOCSMA
  5. SZEGÉNYEK HÁZAI
  6. MALOM
  7. HALÁSZOK, TÍMÁROK, MÉSZÉGETŐK, BAKÓ HÁZA(I)

16. Nyugat-európai városház elvi rajza:

GALÉRIA 3. OLDAL

17. Fachwerk:

  • Jelentése: FAVÁZ: a ház tartószerkezete (oszlopok, gerendák, merevítések) fából vannak, közötte kitöltő szerkezet (agyag, vályog, szalmabélés, stb.)
  • Az ablak- és ajtókeretek a vázba illeszkednek

18. Középkori városi polgárház:

okossagok

  • RÉSZEI:
PINCE:
FÖLDSZINT:
  • B - bejárat
  • M/B - műhely/bolt
  • H/D - hall/diele (fogadó szoba)
  • K - kijárat az udvar felé
  • U -udvar
I. EMELET:
  • SZ- szoba
  • G- galéria
II. EMELET:
  • CS- cselédszoba/vendégszoba
  • G - galéria
PADLÁS: raktár


19. Castrumból város:

  • Párizs
  • London
  • Köln
  • Regensburg
  • Bécs
  • Óbuda

20. Csarnoktemplomok fejlődése:

GALÉRIA 3. OLDAL

21. Dinkelsbühl-i és Annaberg-i templomok boltozatai:

  • Dinkelsbühl: egyszer ívelt hálóboltozat
  • Annaberg: Anne kirche - térben (kétszer) ívelt hálóboltozat

22. Egyszer és kétszer hajlított hálóboltozat alaprajza:

GALÉRIA 3. OLDAL

23. Repülő kapitel:

GALÉRIA 3. OLDAL

24.
Angol gótikus templomok és városaik:
  • Canterbury - Canterbury katedrálisa
  • London - Westminster katedrális
  • Wells - Wells katedrálisa
  • Gloucester - Gloucestershire
Német gótikus templomok és városaik:
  • Regensburg - Regensburg katedrálisa
  • Köln - Kölni dóm
  • Annaberg - Anne kirche
  • Schwäbisch Gmünd - Heiligkreutz kirche
  • Bécs - Stephans dom

35. Santa Croce:

  • Firenze
  • 1295.
  • építésze: Arnolfo di Cambio
GALÉRIA 2. OLDAL

36. Velencei palotatípus homlokzati rendszere:

  • 3 osztású rendszer
GALÉRIA 2. OLDAL

37. Palazzo Ducale homlokzata:

  • Felül tömör tömeg, csipkézett pártázattal
  • Alul oszlopos, árkád-szerű kialakítás => OKA: cölöpökön áll
